Cv值計算及流量計算工具

何謂CV值

CV值的定義為將閥前及閥後60゜F(15.6℃)清水的壓差保持在1psi，流通時的流量以G/min顯示之值即為Cv值。

CV值計算・流量計算

取得CV值及流量需要經過複雜的計算，本頁面提供CV值計算工具，歡迎多加利用。

若有其他單位需要進行CV值及流量計算，請個別詢問

1 計算方式選擇
2 流體區分選擇
比重輸入
3 輸入流量及單位
4 壓力選擇
如果氣體和液體均為真空（負壓），則輸入絕對壓力。
壓力單位選擇
壓力輸入
壓差
参考Cv値00.00

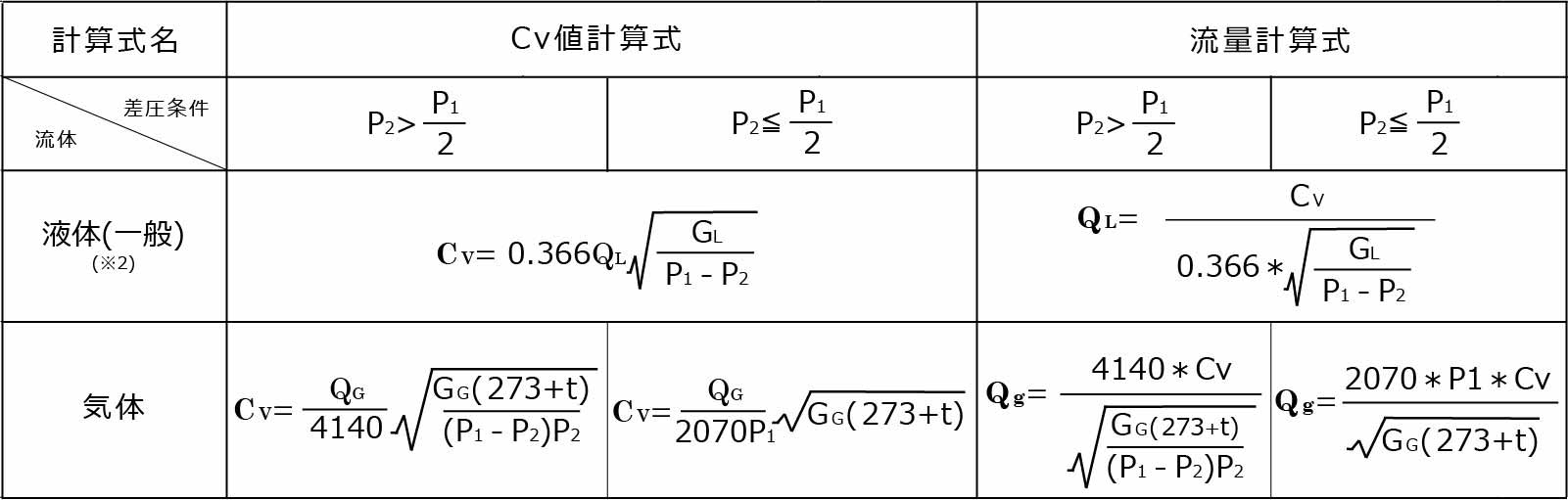

Cv值計算公式和流量計算（來自Cv值）公式
【符號說明】
QL [m3/h]：液體的流量(h：時間)
Qg [m3/h (normal) ] : 標準状態（15℃ 0.1013 MPa abs）氣體的流量
P1 [MPa abs] : 1次側絕對壓力 ※３
P2 [MPa abs] : 2次側絕對壓力 ※３
t [℃] : 氣體温度
GL：液體比重（水＝１）
Gg : 氣體比重（空氣＝１）
【注意事項】
※1 計算結果為參考值。雖為閥件選定基礎的基準值，但既有的配管條件與使用條件等因素皆會影響實際的計算結果，有與實際產生差異的可能性。
※2 若流體為液體，動黏度20mPa・s以上、CV值計算結果為0.01以下的話，需要黏度補正計算，請個別詢問。
※3 P1、P2請使用最接近閥件的壓力作為計算。 若距離閥件過遠，因配管長度造成壓力損失，計算結果也會有很大的誤差。
